Dwa śpiwory mogą mieć podobną masę, taką samą ilość puchu i zbliżoną temperaturę komfortu, a mimo to różnić się konstrukcją znacznie bardziej, niż sugerują zdjęcia w sklepie internetowym.
Jednym z najważniejszych elementów są komory puchowe. To one utrzymują wypełnienie w odpowiednim miejscu, pozwalają mu się rozprężyć i ograniczają powstawanie obszarów, przez które ciepło ucieka szybciej.
Potocznie często mówimy, że śpiwór „grzeje”. W rzeczywistości nie wytwarza on ciepła, lecz ogranicza jego utratę. Ciepło produkuje organizm, a zadaniem puchu jest zatrzymanie wokół niego możliwie grubej warstwy nieruchomego powietrza.
Sama masa wypełnienia nie wystarcza więc do oceny śpiwora. Liczy się również jego sprężystość, sposób rozmieszczenia oraz konstrukcja utrzymująca puch na miejscu.
Po co w śpiworze stosuje się komory?
Gdyby puch znajdował się w jednej dużej przestrzeni pomiędzy materiałem zewnętrznym a wewnętrznym, szybko przesunąłby się w najniższe miejsce. Górna część śpiwora zostałaby niemal pozbawiona izolacji, a większość wypełnienia zebrałaby się po bokach lub pod ciałem.
Dlatego wnętrze śpiwora dzieli się na mniejsze przestrzenie nazywane komorami. Powstają one dzięki liniom przeszyć albo dodatkowym przegrodom wykonanym z bardzo lekkiej tkaniny lub siatki mesh.
Komory stabilizują puch, pomagają utrzymać równomierną warstwę izolacji, ograniczają powstawanie pustych miejsc i zapewniają wypełnieniu przestrzeń potrzebną do rozprężenia.
Puch ma bowiem pewną niezręczną cechę. Jeżeli konstrukcja mu na to pozwoli, przemieści się dokładnie tam, gdzie będzie najmniej potrzebny.

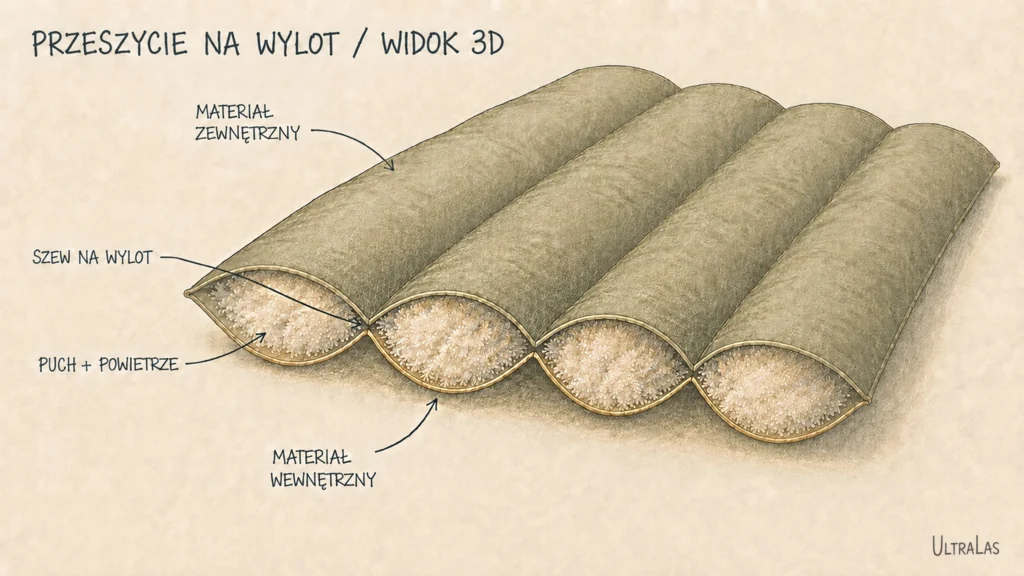

Konstrukcja przeszywana na wylot
Najprostszym rozwiązaniem jest zszycie materiału zewnętrznego bezpośrednio z materiałem wewnętrznym. Pomiędzy kolejnymi liniami przeszyć powstają kieszenie wypełnione puchem.
W miejscu szwu obie warstwy materiału stykają się ze sobą, a puch zostaje całkowicie ściśnięty. Powstaje liniowy mostek termiczny, czyli obszar niemal pozbawiony izolacji.
Zalety: bardzo niska masa, mała objętość po spakowaniu, prostota wykonania i niższy koszt produkcji.
Ograniczenia: wyraźne straty ciepła wzdłuż szwów, niewielka wysokość izolacji oraz słaba przydatność w niskich temperaturach.
Konstrukcja przeszywana na wylot nie musi być zła. W lekkim śpiworze letnim lub cienkim quilcie może stanowić rozsądny sposób ograniczenia masy. Nie jest jednak najlepszym rozwiązaniem w modelu przeznaczonym na chłodne lub zimowe warunki.

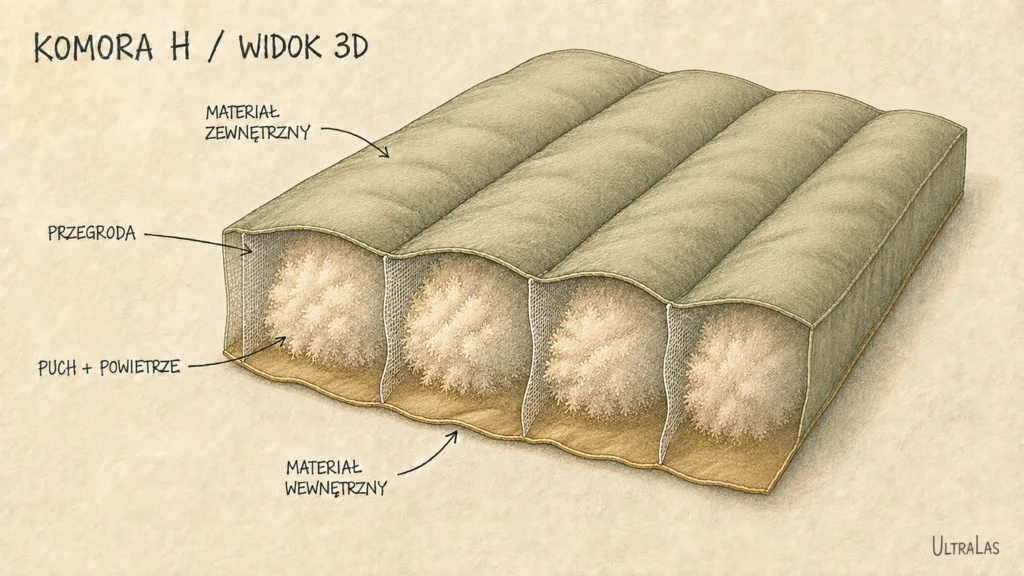

Komory typu H
Komora H, nazywana również komorą skrzynkową lub konstrukcją box-wall, jest jednym z najpopularniejszych rozwiązań stosowanych w śpiworach puchowych i quiltach.
Pomiędzy materiałem zewnętrznym a wewnętrznym wszyta zostaje pionowa przegroda. W uproszczonym przekroju całość przypomina literę H.
Obie warstwy materiału nie stykają się bezpośrednio. Pomiędzy nimi pozostaje przestrzeń, w której puch może się rozprężyć. Ogranicza to mostki termiczne charakterystyczne dla przeszycia na wylot.

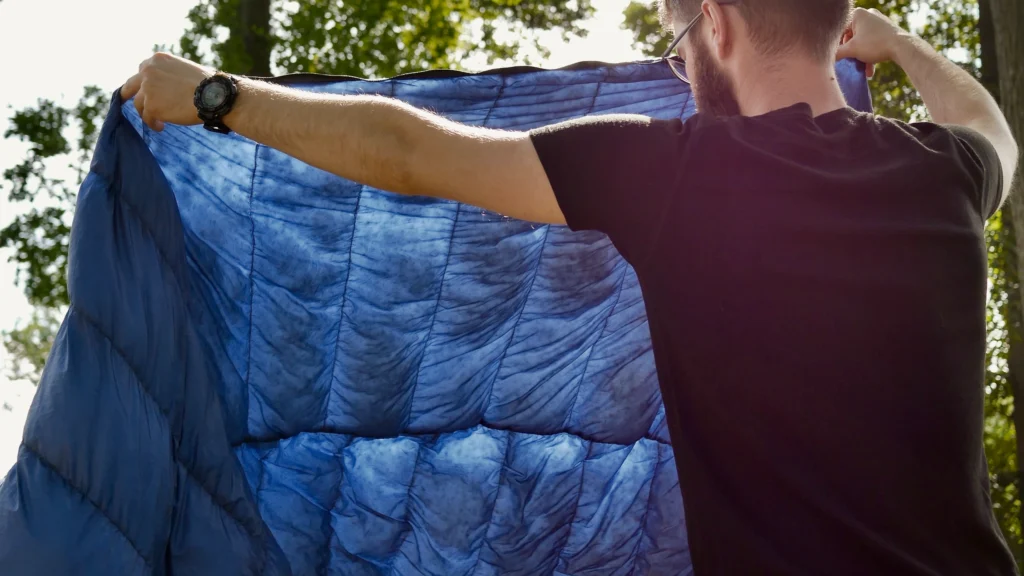

Sam używam quiltów z komorami H. Jest to rozwiązanie stosunkowo proste, lekkie i dobrze dopasowane do konstrukcji, w której izolacja znajduje się przede wszystkim nad użytkownikiem oraz po jego bokach.
Zalety: dobre warunki do rozprężania puchu, ograniczenie bezpośrednich mostków termicznych i korzystny stosunek masy do skuteczności izolacji.
Ograniczenia: większa masa niż przy przeszyciu na wylot oraz możliwość przemieszczania się puchu w zbyt szerokich lub słabo wypełnionych kanałach.
Sama informacja „komory H” nie mówi jeszcze wszystkiego. Wąska i odpowiednio wypełniona komora może działać zupełnie inaczej niż szeroki kanał z niewielką ilością izolacji.

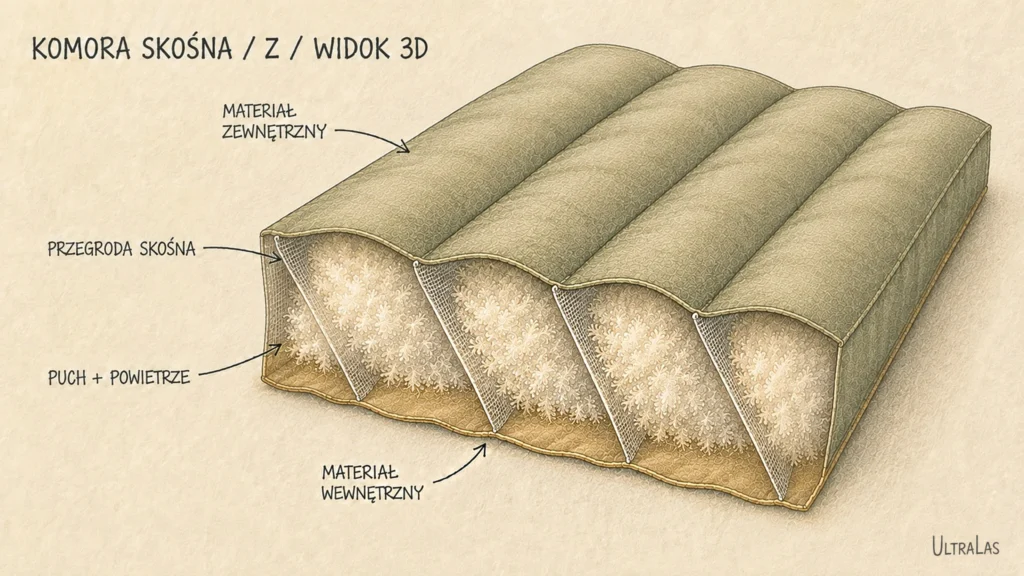

Komory skośne Z
Komora skośna stanowi rozwinięcie klasycznej konstrukcji H. Wewnętrzna przegroda nie jest ustawiona prostopadle, lecz biegnie pod kątem.
Dzięki temu miejsce połączenia przegrody z materiałem zewnętrznym nie znajduje się dokładnie nad miejscem jej połączenia z materiałem wewnętrznym. Linie szwów zostają względem siebie przesunięte, co utrudnia bezpośrednią utratę ciepła.
W przekroju układ może przypominać literę Z, dlatego bywa tak skrótowo określany. Nie jest to jednak ustandaryzowana nazwa konstrukcji. W anglojęzycznych materiałach producentów częściej pojawia się określenie slant box-wall lub slant box-wall baffles. Takiej terminologii używają między innymi Crux oraz Lightwave.
Skośna przegroda może również ograniczać przemieszczanie się puchu, chociaż zależy to od kierunku kanałów, ich szerokości oraz stopnia wypełnienia.
Zalety: przesunięte linie szwów, mniejsze ryzyko powstawania chłodniejszych stref i dobry stosunek izolacji do masy.
Ograniczenia: bardziej skomplikowane szycie, wyższy koszt oraz możliwość przemieszczania się puchu w zbyt długich kanałach.
Komory skośne spotyka się zarówno w lekkich śpiworach górskich, jak i w cieplejszych konstrukcjach. Niekiedy producent stosuje je tylko w wybranych częściach śpiwora.

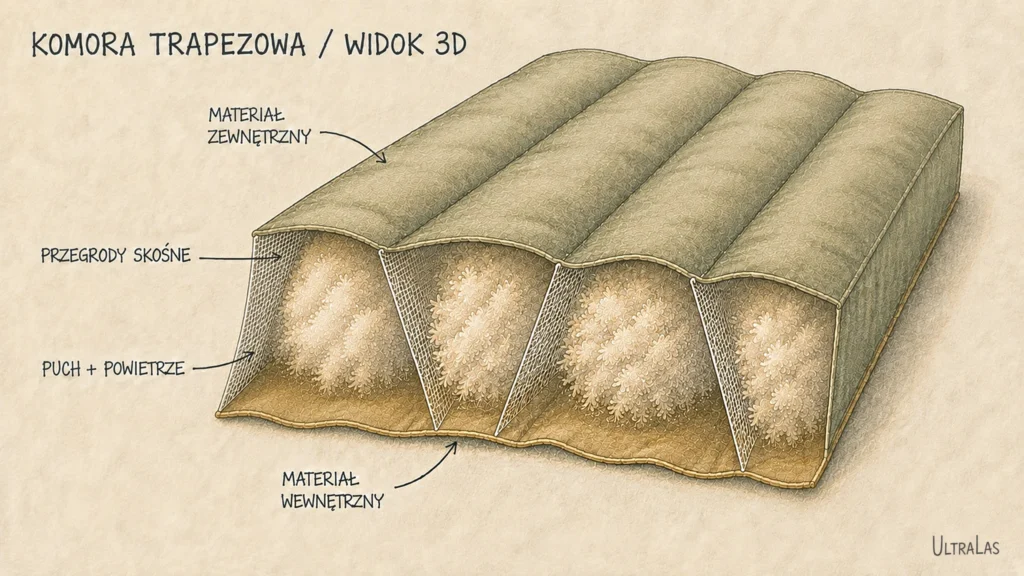

Komory trapezowe
W konstrukcji trapezowej kolejne przegrody są ustawione naprzemiennie pod kątem. Poszczególne komory przypominają w przekroju trapezy.
Takie ułożenie sprawia, że linie szwów materiału zewnętrznego i wewnętrznego nie znajdują się bezpośrednio nad sobą. Sąsiadujące strefy izolacji częściowo na siebie zachodzą, tworząc bardziej ciągłą warstwę puchu.
Naprzemienne nachylenie przegród pomaga również stabilizować wypełnienie. Konstrukcję trapezową stosuje między innymi Rab w śpiworach serii Ascent.
Zalety: bardzo dobre ograniczenie mostków termicznych, skuteczna stabilizacja puchu i równomierna warstwa izolacji.
Ograniczenia: większa liczba elementów, trudniejsza produkcja, dodatkowa masa i wyższy koszt.
Komory trapezowe są często stosowane w ciepłych śpiworach trzysezonowych i zimowych. Stanowią kompromis pomiędzy prostą komorą H a bardziej rozbudowanymi układami przeznaczonymi do dużej ilości puchu.

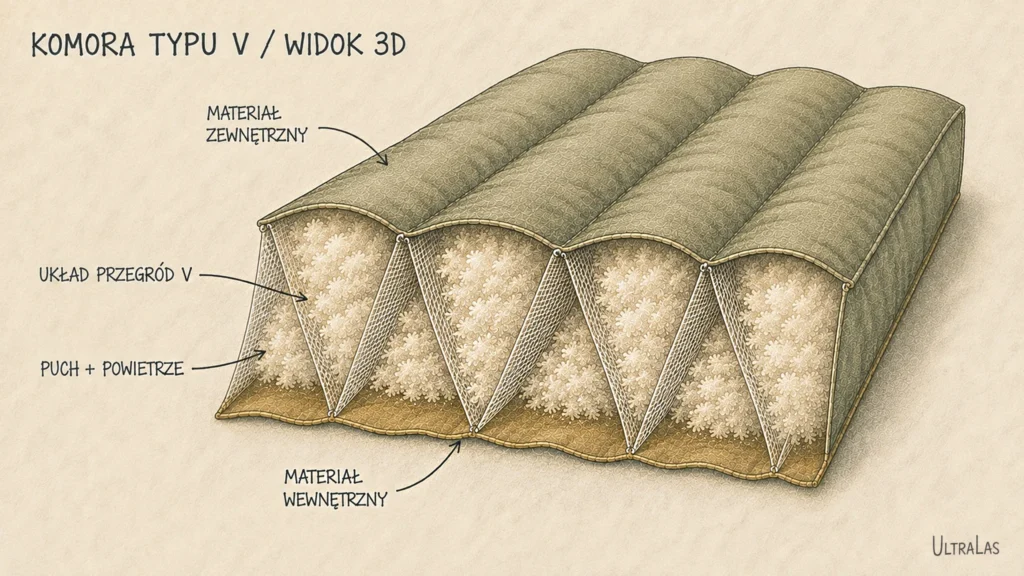

Komory typu V
W komorach typu V przegrody tworzą przestrzenny układ, w którym strefy izolacji mocno na siebie zachodzą. Pozwala to przesunąć linie łączenia materiałów oraz lepiej ustabilizować dużą ilość puchu.
W materiałach firmy Crux konstrukcja ta występuje pod nazwą V-tube. Producent stosuje ją również miejscowo, na przykład nad klatką piersiową, łącząc ją z prostszymi komorami w pozostałych częściach śpiwora. Komora V nie jest więc rozwiązaniem zarezerwowanym wyłącznie dla modeli ekspedycyjnych.
Zalety: bardzo dobra stabilizacja puchu, duże zachodzenie na siebie stref izolacyjnych i ograniczenie prostych dróg ucieczki ciepła.
Ograniczenia: trudniejsza produkcja, większa ilość materiału wewnętrznego oraz wyższa masa i cena.
Dokładna budowa komór V może różnić się pomiędzy producentami. Warto szukać przekroju konkretnego modelu, zamiast polegać wyłącznie na nazwie technologii.

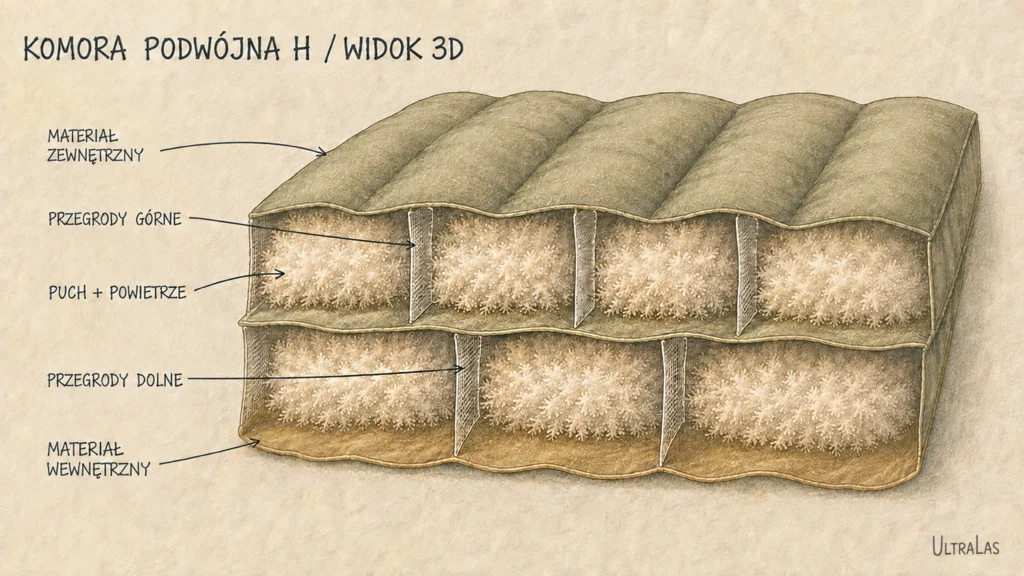

Komory podwójne i konstrukcje wielowarstwowe
W najcieplejszych śpiworach producenci mogą stosować dwa poziomy komór. Poszczególne warstwy są względem siebie przesunięte tak, aby szwy jednej z nich były osłonięte puchem znajdującym się w drugiej.
Rozwiązania tego typu bywają określane jako double H, double box-wall lub brick-baffle. Cumulus używa nazw double H oraz brick-baffle w opisie modeli takich jak Excuistic 1500.
Określenie offset baffle jest szersze i nie zawsze oznacza dokładnie taką samą, dwuwarstwową konstrukcję. Nazewnictwo nie jest całkowicie ujednolicone, dlatego ponownie ważniejszy od nazwy okazuje się rysunek przekroju.
Zalety: bardzo skuteczne ograniczenie mostków termicznych, równomierna izolacja przy dużej grubości śpiwora i dobra stabilizacja znacznej ilości puchu.
Ograniczenia: wysoka masa przegród, skomplikowana produkcja, duża objętość i wysoki koszt.
W typowym śpiworze trzysezonowym podwójna konstrukcja byłaby najczęściej niepotrzebna. W modelu przeznaczonym na silny mróz jej dodatkowa masa może być jednak w pełni uzasadniona.
Przekrój komory, jej kierunek i rozmieszczenie puchu
W opisach producentów łatwo pomylić trzy osobne cechy konstrukcji.
Pierwszą jest przekrój komory, czyli jej wewnętrzna budowa. Może to być komora H, skośna, trapezowa, V albo układ wielowarstwowy.
Drugą jest kierunek komory, czyli sposób, w jaki kanały biegną po powierzchni śpiwora. Mogą być poziome, pionowe, ukośne lub mieszane.
Trzecią cechą jest strefowe rozmieszczenie puchu, czasami określane jako fill mapping. Producent może umieścić więcej izolacji nad torsem, po bokach albo wokół stóp, a mniej w miejscu, w którym puch i tak zostanie ściśnięty przez ciało.
Komora pionowa może więc mieć przekrój H, podobnie jak komora pozioma. Śpiwór z pozornie klasycznymi kanałami może natomiast ukrywać bardzo nierównomierny i precyzyjnie zaplanowany rozkład wypełnienia.

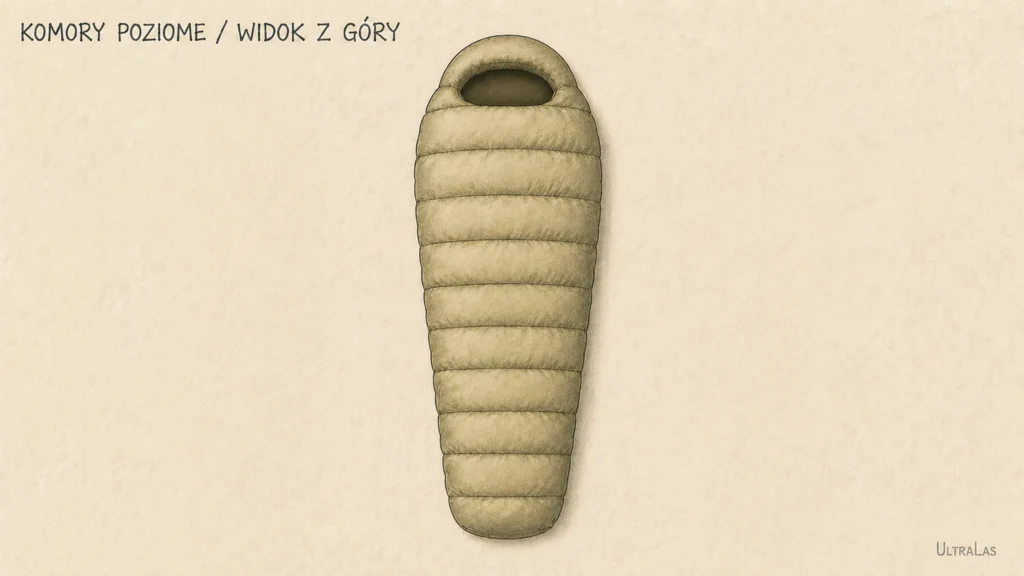

Komory poziome
Poziome kanały biegną w poprzek śpiwora. Są często stosowane w klasycznych mumiach i quiltach.
Dzielą konstrukcję na krótsze odcinki, dzięki czemu puch nie może przemieszczać się na całej długości śpiwora. Ułatwiają również zastosowanie różnej ilości wypełnienia nad tułowiem, kolanami i stopami.
W szerokiej komorze puch może jednak przesuwać się z centralnej części na boki. Nie zawsze jest to wada. Niektóre śpiwory celowo pozwalają użytkownikowi ręcznie przesunąć część wypełnienia, dostosowując izolację do temperatury.

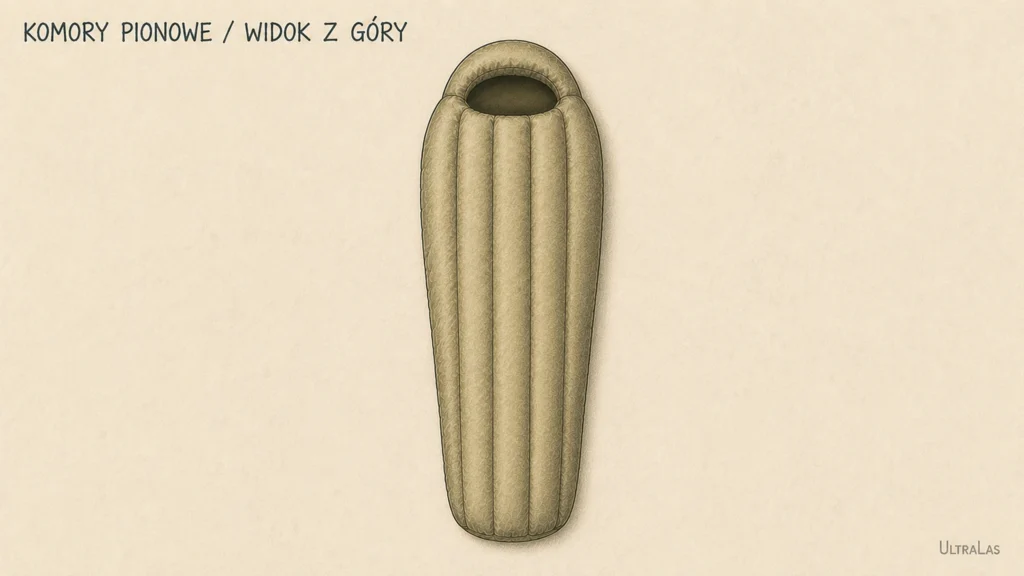

Komory pionowe
Komory pionowe biegną wzdłuż ciała. Mogą ograniczać zsuwanie się puchu z klatki piersiowej na boki, co ma znaczenie szczególnie dla osób często zmieniających pozycję podczas snu.
Problemem może być długość kanału. Jeżeli nie zastosowano dodatkowych przegród, puch może z czasem przemieścić się w stronę głowy lub stóp.
Z tego powodu długie kanały pionowe bywają dzielone krótkimi przegrodami albo stosowane wyłącznie w górnej części śpiwora.

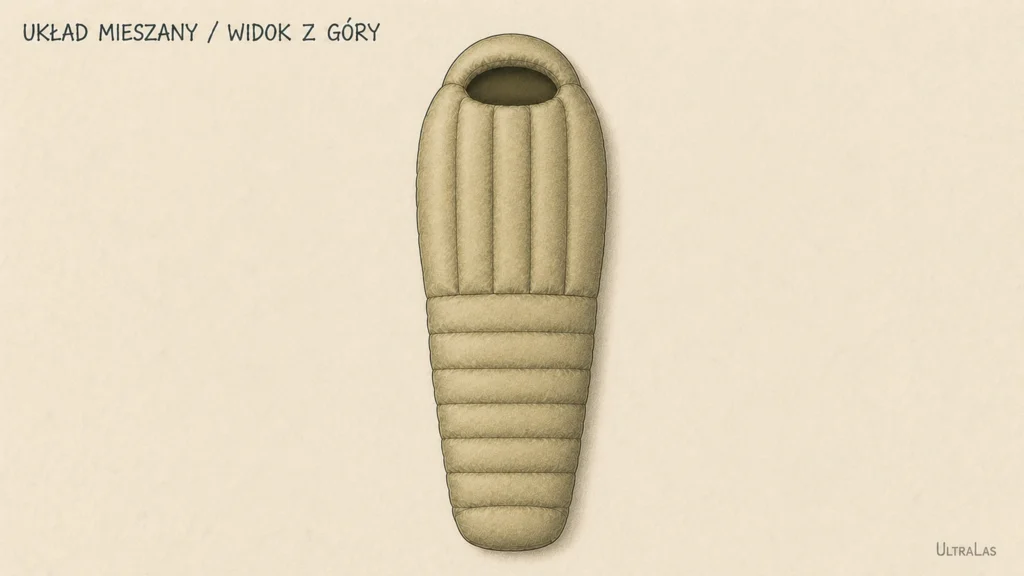

Układy mieszane
Niektóre śpiwory wykorzystują kilka kierunków komór jednocześnie. Pionowe kanały mogą znajdować się nad tułowiem, poziome nad nogami, a kaptur i strefa stóp otrzymują osobny układ.
Takie rozwiązanie pozwala dopasować konstrukcję do poszczególnych części ciała. Inne siły działają na puch nad klatką piersiową, inne po bokach śpiwora, a jeszcze inne wokół stóp.
To właśnie układy mieszane i strefowe rozmieszczenie puchu uważam za jedne z najciekawszych rozwiązań. Pokazują, że producent nie traktuje śpiwora jako jednego worka wypełnionego jednakową warstwą izolacji, lecz jako system składający się z kilku współpracujących stref.
Nietypowe konstrukcje w praktyce

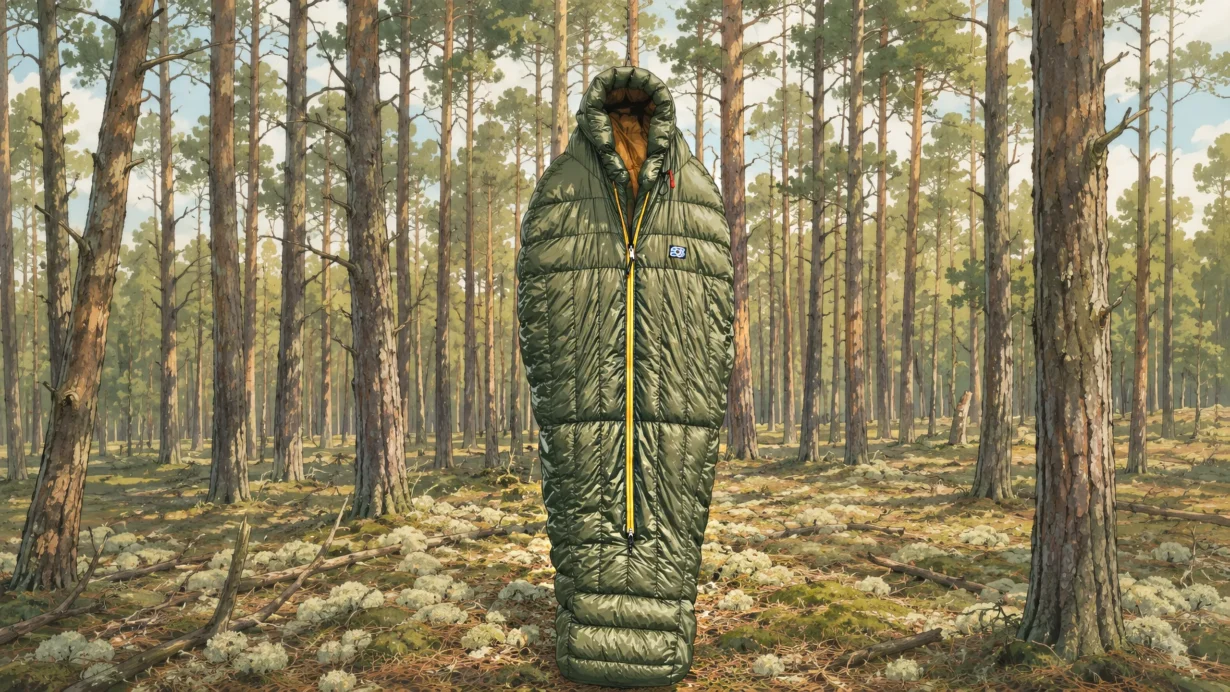

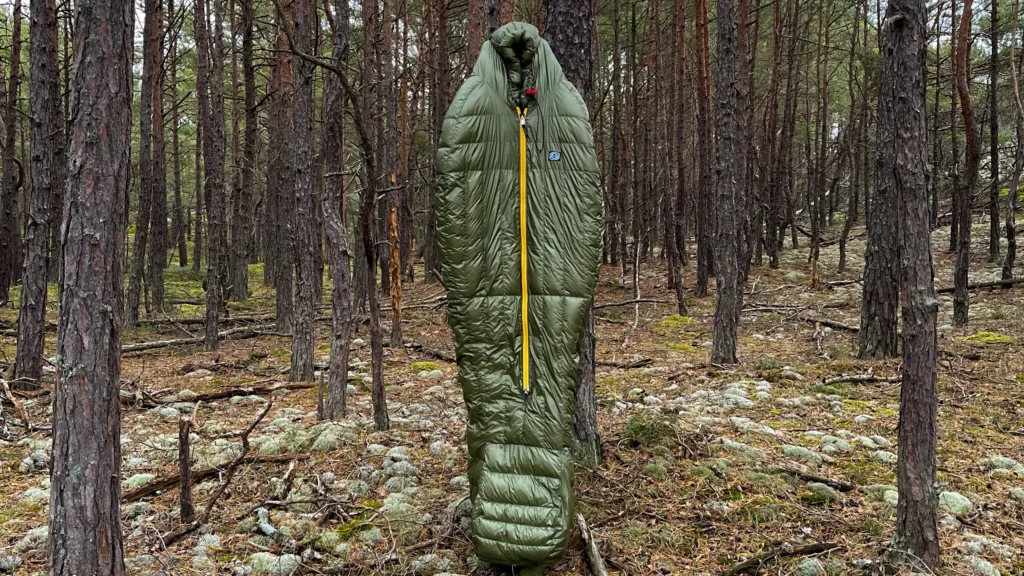

Dobrym przykładem jest Cumulus Spotter 600. Producent deklaruje komory H w całym śpiworze, natomiast widoczny przebieg kanałów oraz rozbudowana strefa stóp tworzą znacznie bardziej złożony projekt niż klasyczny układ identycznych, poziomych komór.
Spotter ma centralny, dwukierunkowy zamek i 600 gramów puchu o sprężystości 850 cuin. Dla aktualnie opisywanej wersji producent podaje temperaturę komfortu −8°C oraz limit −15°C. Podczas własnego noclegu w temperaturze około −15°C, na macie Therm-a-Rest NeoAir XTherm, spałem w nim bez najmniejszego problemu.
To oczywiście pojedyncze doświadczenie, a nie laboratoryjna korekta ratingu. Odczuwanie temperatury zależy również od maty, ubrania, wilgotności, wiatru, zmęczenia i indywidualnej tolerancji na zimno. Pokazuje jednak, jak dobrze przemyślana konstrukcja może wykorzystać stosunkowo umiarkowaną ilość puchu. Szczegółową specyfikację można znaleźć na stronie Cumulus Spotter 600.

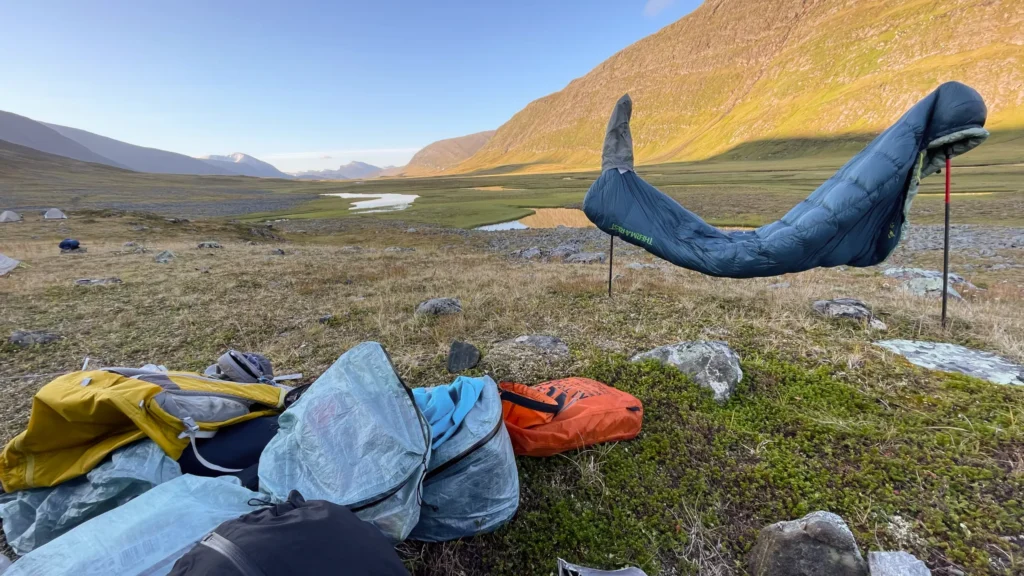

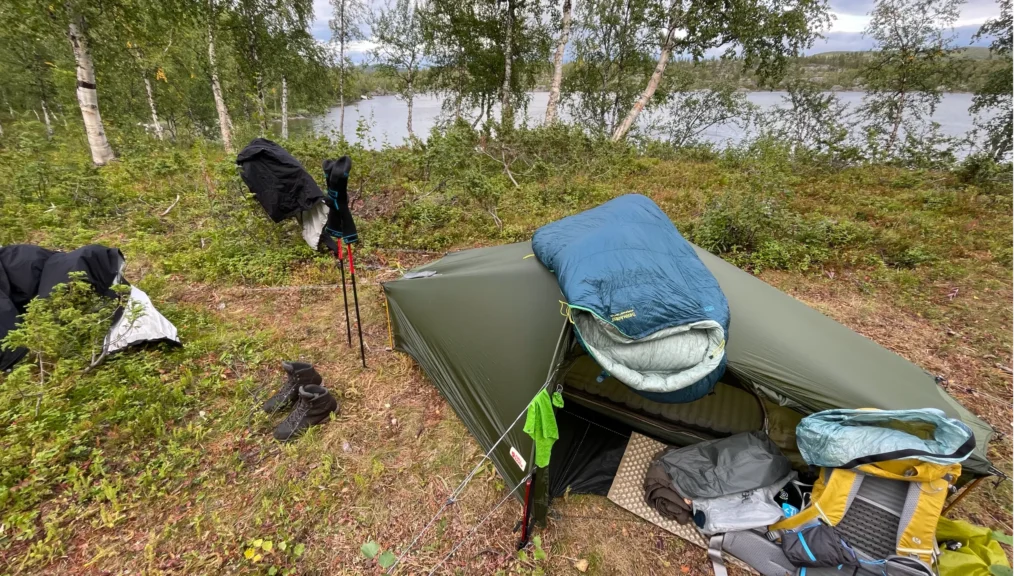

Innym ciekawym przykładem jest używany przeze mnie Therm-a-Rest Hyperion −6. Producent stosuje w nim strefowe rozmieszczenie izolacji, umieszczając 70 procent puchu na górze i po bokach oraz 30 procent na spodzie. Proporcje mogą różnić się pomiędzy rocznikami, dlatego warto sprawdzać specyfikację konkretnej wersji.
W moim przypadku ten układ sprawdza się bardzo dobrze, ponieważ śpię głównie na plecach. Mata izoluje mnie od podłoża, a większa część puchu pracuje tam, gdzie nie jest zgniatana ciężarem ciała. Aktualny opis tej konstrukcji znajduje się na stronie Therm-a-Rest Hyperion −6.

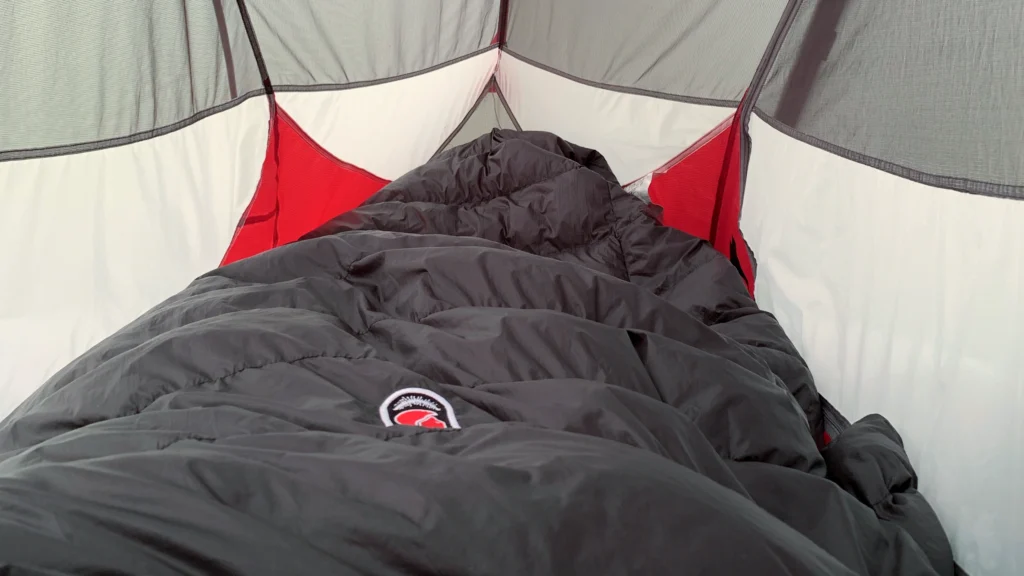

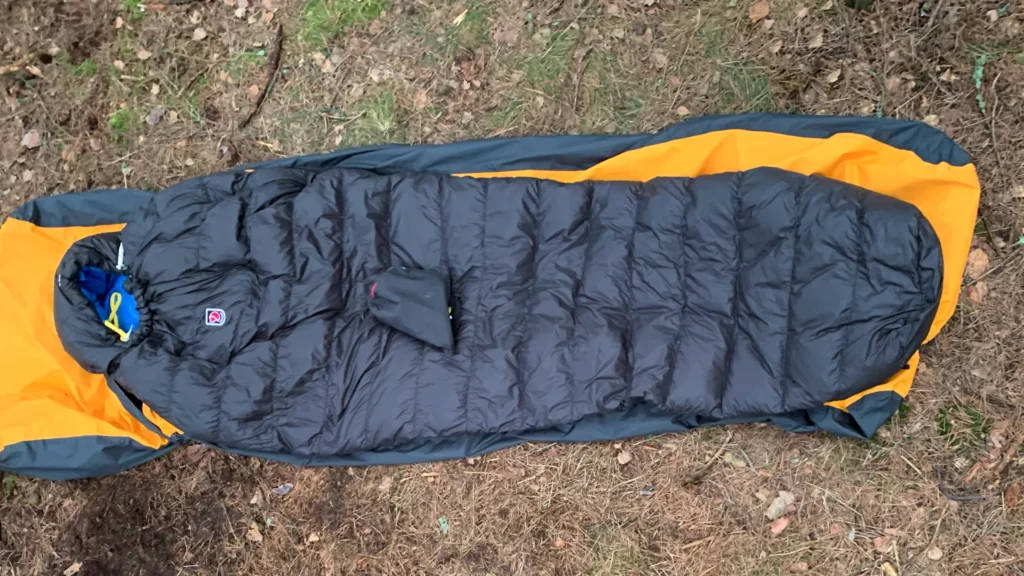

Pierwszym moim śpiworem puchowym był Fjällräven Move In Bag. Z zewnątrz dominował w nim klasyczny, poziomy układ kanałów, jednak konstrukcja nie była jednakowa na całej powierzchni. Archiwalne opisy wskazują na zastosowanie komór skrzynkowych z puchem 700 cuin wokół górnej części tułowia oraz prostszego przeszycia na wylot z puchem 600 cuin w pozostałych strefach. Wypełnienie rozłożono w proporcji 60 procent na górze i 40 procent na spodzie.
Był to wyjątkowo ciepły śpiwór. Jego materiały i detale sprawiały wrażenie solidniejszych niż w późniejszych konstrukcjach ultralekkich, ale miało to również swoje zalety. Szczególnie ceniłem długi zamek zachodzący wokół dolnej części śpiwora. Podczas cieplejszych nocy można było szeroko otworzyć strefę stóp i wyraźnie poprawić wentylację. Model jest już wycofany, dlatego jego budowę można dziś sprawdzić głównie w archiwalnych opisach sprzedawców.
Właśnie takie nietypowe projekty imponują mi najbardziej. Nie są nudnym powtórzeniem identycznych, poziomych kanałów. Każda decyzja konstrukcyjna ma konkretne zadanie: utrzymać puch nad torsem, ocieplić stopy, ograniczyć masę spodu albo ułatwić wentylację.
Porównanie konstrukcji w skrócie
- Przeszycie na wylot zapewnia najmniejszą masę, ale tworzy bezpośrednie mostki termiczne. Najlepiej pasuje do lekkich modeli letnich.
- Komora H jest prostym i skutecznym kompromisem. Dobrze sprawdza się w quiltach oraz śpiworach trzysezonowych.
- Komora skośna przesuwa linie szwów i może zapewniać bardziej ciągłą warstwę izolacji bez dużego wzrostu masy.
- Komora trapezowa lepiej stabilizuje puch i ogranicza chłodniejsze strefy, ale wymaga większej ilości materiału oraz bardziej skomplikowanego szycia.
- Komora V mocno nakłada sąsiednie strefy izolacji. Może być stosowana w całym śpiworze albo tylko w najbardziej wrażliwych miejscach.
- Konstrukcja podwójna tworzy dwie przesunięte warstwy komór. Jest ciężka i kosztowna, lecz uzasadniona w śpiworach przeznaczonych na silny mróz.
To zestawienie jest uproszczeniem. Dobrze zaprojektowana komora H może działać lepiej niż źle wykonany układ trapezowy. Znaczenie mają także wysokość i szerokość przegród, ilość puchu, sposób jego rozmieszczenia, krój różnicowy oraz dopasowanie śpiwora do użytkownika.
Która konstrukcja jest najlepsza?
Nie istnieje jedna konstrukcja najlepsza do każdego zastosowania.
W lekkim śpiworze letnim przeszycie na wylot może być rozsądnym kompromisem. Pozwala ograniczyć masę i objętość po spakowaniu, nawet jeżeli tworzy miejscowe mostki termiczne.
W quilcie lub śpiworze trzysezonowym komory H i skośne zapewniają zwykle dobry balans pomiędzy masą, prostotą oraz skutecznością izolacji.
W cieplejszych śpiworach zimowych większego znaczenia nabierają komory trapezowe, V oraz konstrukcje wielowarstwowe. Ich dodatkowa masa może zostać zrekompensowana lepszą stabilizacją dużej ilości puchu i bardziej ciągłą warstwą izolacji.
Najbardziej rozbudowana konstrukcja nie zawsze jest najlepsza. Powinna być dopasowana do ilości puchu, planowanych temperatur i przeznaczenia śpiwora.
Żaden układ komór nie naprawi też źle dopasowanego kroju, zbyt małej ilości wypełnienia ani niewystarczającej izolacji od podłoża.
Na co patrzeć w specyfikacji śpiwora?
Przed zakupem warto sprawdzić:
- Czy materiały są przeszyte na wylot, czy rozdzielone przegrodami?
- Jaki przekrój mają komory?
- W jakim kierunku biegną kanały?
- Czy konstrukcja zmienia się pomiędzy torsem, nogami, kapturem i strefą stóp?
- Jak puch został rozłożony pomiędzy górą, bokami i spodem?
- Czy producent podaje wysokość komór, ich szerokość albo rysunek przekroju?
- Czy zastosowano krój różnicowy, w którym materiał zewnętrzny ma większy obwód niż wewnętrzny i nie ściska rozprężonego puchu?
- Czy temperatury zostały określone według aktualnej normy, a jeśli nie, jak producent je wyznaczył?
Sama nazwa technologii nie wystarcza. Najwięcej mówi połączenie rysunku konstrukcji, ilości puchu, jego sprężystości, wymiarów śpiwora i niezależnie określonych parametrów termicznych.
Nie każdy śpiwór jest taki sam
Patrząc na śpiwór z zewnątrz, najczęściej widzimy jedynie regularne linie przeszyć. To, co najważniejsze, pozostaje ukryte pomiędzy materiałem zewnętrznym a wewnętrznym.
Dwa podobnie wyglądające kanały mogą mieć zupełnie inną konstrukcję. Jeden będzie zwykłym przeszyciem na wylot, drugi komorą H, a trzeci rozbudowanym układem trapezowym lub wielowarstwowym.
Dlatego informacja o masie i sprężystości puchu nie wystarcza do pełnej oceny śpiwora. Puch musi mieć odpowiednią przestrzeń, zostać ustabilizowany i pozostać tam, gdzie rzeczywiście może ograniczać utratę ciepła.
Komory są szkieletem całej konstrukcji. To od nich w dużej mierze zależy, czy puch będzie mógł skutecznie wykonać swoją pracę, czy jedynie dobrze wyglądać w tabeli ze specyfikacją.
Na czym opiera się ten tekst?
Terminologię oraz przykłady konstrukcji zweryfikowałem na podstawie dokumentacji producentów: Crux Sleeping Bag Design, Lightwave Firelight 550, Rab Ascent 1100, Cumulus Excuistic 1500, Cumulus Spotter 600 oraz Therm-a-Rest Hyperion −6.
Materiały producentów służą przede wszystkim do potwierdzenia nazewnictwa, budowy i specyfikacji konkretnych modeli. Nie traktuję ich jako niezależnego dowodu przewagi jednej konstrukcji nad drugą.
Tekst uzupełniają moje doświadczenia ze śpiworami Cumulus Spotter 600, Therm-a-Rest Hyperion −6, Fjällräven Move In Bag oraz Quiltem Vesper 7.
Ilustracje mają charakter poglądowy. Dokładny kształt i sposób wszycia przegród mogą różnić się pomiędzy producentami i poszczególnymi modelami.
